Placa de orifício, flange de orifício, câmara anular

Fácil instalação e manuseio:
Medidores de vazão de pressão diferencial são utilizados em diversas aplicações técnicas. Como elementos primários de vazão, as placas de orifício representam a solução mais comum. As placas de orifício se destacam por sua fácil instalação e manuseio. A pressão diferencial gerada pelo elemento primário de vazão é normalmente transformada em um sinal elétrico proporcional à vazão por um transmissor de pressão diferencial.

Otimizados de acordo com as necessidades do cliente.
Nossos elementos primários de fluxo são otimizados de acordo com as necessidades do cliente e, portanto, atendem perfeitamente às respectivas aplicações finais. O projeto do furo adapta-se perfeitamente às características específicas da planta. Nossos produtos estão disponíveis com faces de vedação RF, FF ou RTJ. Para aplicações especiais, também podemos fornecer projetos de acordo com os padrões do cliente.

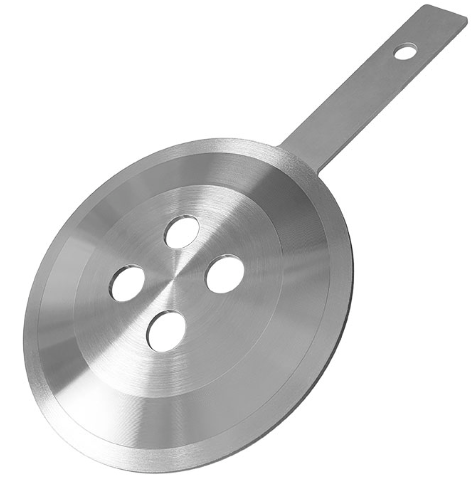

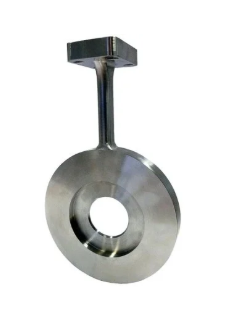

Descrição da placa de orifício
As placas de orifício são o tipo mais simples de elemento de fluxo primário. O diâmetro do furo é calculado para gerar a pressão diferencial especificada na vazão em escala real. Placas de orifício adequadas estão disponíveis para uma ampla gama de fluidos.

Descrição do flange de orifício
Para a montagem de placas de orifício ou bicos de fluxo, em vez de flanges de tubo, são utilizados flanges de orifício especiais. Os flanges de orifício apresentam pares de tomadas de pressão usinadas diretamente no flange de orifício . Isso tem a vantagem de dispensar quaisquer transportadores de orifício ou tomadas de pressão na parede do tubo. A montagem da placa de orifício é completada com parafusos de elevação para garantir uma fácil remoção.

Descrição da câmara anular.
As câmaras anulares são utilizadas para obter medições estáveis ​​em condições de processo difíceis. Elas são montadas entre flanges de processo já instalados. A diferença de pressão na tubulação é compensada por meio de uma folga localizada entre o interior da tubulação e a câmara anular.
