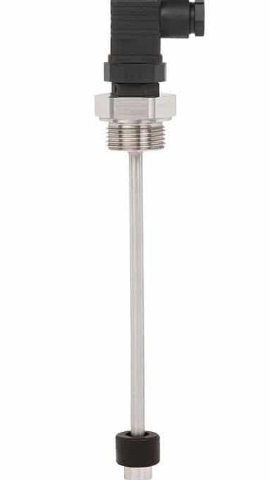

Interruptor de nível
Descrição:
Em uma câmara externa (câmara de bypass), uma boia com ímã permanente se move sobre um tubo guia em relação ao nível do líquido, seguindo o princípio de vasos comunicantes. Dentro do tubo guia, há um contato tipo reed (contato de gás inerte), que é energizado, através das paredes não magnéticas da boia e do tubo guia, pela aproximação do ímã da boia. Utilizando um ímã e um contato tipo reed, a operação de comutação é sem contato, livre de desgaste e sem necessidade de alimentação. Os contatos da chave de nível são livres de potencial.
As funções de comutação sempre se referem ao aumento do nível do líquido.
O interruptor de nível é simples de montar e não requer manutenção, portanto os custos de montagem, comissionamento e operação são baixos.
Detalhes:
Aplicações
- Montagem em motores, tanques, vasos ou recintos onde, por falta de espaço, a instalação dentro deles não seja possível
- Use para níveis de líquidos turbulentos, como em reservatórios de óleo em motores grandes, caixas de engrenagens etc.
- Controle e monitoramento de bombas e níveis de enchimento distintos
- Indústria química, petroquímica, gás natural, offshore, construção naval, construção de máquinas, equipamentos de geração de energia, usinas de energia
- Tratamento de água de processo e água potável
Características especiais
- Posição do interruptor livremente selecionável através da fixação do interruptor de flutuação no nível necessário
- Ampla gama de aplicações devido ao princípio funcional simples e comprovado
- Para condições operacionais adversas, longa vida útil
- Limites operacionais:
- Temperatura de operação: T = -30 ... +150 °C
- Pressão de operação: P = Vácuo até 40 bar
- Densidade limite: ρ ≥ 600 kg/m 3
